Sap Hana 数据迁移同步优化(二)

简述

CloudCanal 近期对 Hana 源端链路做了新一轮优化，这篇文章简要做下分享。

本轮优化主要包含:

表级别 CDC 表
表级别任务位点
表级别触发器

单 CDC 表的问题

CloudCanal 在实现 Hana 源端增量同步时，最初采用的是单 CDC 表的模式。

即所有订阅表的增量数据（插入、更新、删除）通过触发器统一写入同一张 CDC 表。这样设计的初衷是简化架构和实现，但是同时也带来了一些问题。

触发器执行效率低：采用单个 CDC 表时，我们将订阅表的字段值拼接成 JSON 字符串；虽然这种方式统一，但增加了触发器的复杂性。当字段数量超过 300 个时，会导致触发器效率显著下降，影响同步性能。
增量数据积压：所有订阅表的变更数据集中写入单个 CDC 表，当 A 表增量数据较多而 B 表较少时，混合写入会导致无法及时处理 B 表数据，造成 B 表数据积压，影响同步及时性。

优化点

表级别 CDC 表

本次优化实现了表级别的 CDC 表设计，每张源表都对应一张 CDC 表，CDC 表的结构仅在原表结构的基础上增加了几个位点字段，用于增量同步。

原表：

CREATE COLUMN TABLE "SYSTEM"."TABLE_TWO_PK" (
  "ORDERID" INTEGER NOT NULL ,
  "PRODUCTID" INTEGER NOT NULL ,
  "QUANTITY" INTEGER,
  CONSTRAINT "FANQIE_pkey_for_TA_171171268" PRIMARY KEY ("ORDERID", "PRODUCTID")
)

CDC 表：

CREATE COLUMN TABLE "SYSTEM"."SYSTEMDB_FANQIE_TABLE_TWO_PK_CDC_TABLE" (
  "ORDERID" INTEGER,
  "PRODUCTID" INTEGER,
  "QUANTITY" INTEGER,
  "__$DATA_ID" BIGINT NOT NULL ,
  "__$TRIGGER_ID" INTEGER NOT NULL ,
  "__$TRANSACTION_ID" BIGINT NOT NULL ,
  "__$CREATE_TIME" TIMESTAMP,
  "__$OPERATION" INTEGER NOT NULL
);
-- other index

触发器 (INSERT)：

CREATE TRIGGER "FANQIE"."CLOUD_CANAL_ON_I_TABLE_TWO_PK_TRIGGER_104" AFTER INSERT ON "SYSTEM"."TABLE_TWO_PK" REFERENCING NEW ROW NEW FOR EACH ROW
BEGIN
  DECLARE EXIT HANDLER FOR SQLEXCEPTION BEGIN  END;
  IF 1=1 THEN
    INSERT INTO "SYSTEM"."SYSTEMDB_FANQIE_TABLE_TWO_PK_CDC_TABLE" (__$DATA_ID, __$TRIGGER_ID, __$TRANSACTION_ID, __$CREATE_TIME, __$OPERATION, "ORDERID","PRODUCTID","QUANTITY")
    VALUES(
      "SYSTEM"."CC_TRIGGER_SEQ".NEXTVAL,
      433,
      CURRENT_UPDATE_TRANSACTION(),
      CURRENT_UTCTIMESTAMP,
      2,
      :NEW."ORDERID" ,
      :NEW."PRODUCTID" ,
      :NEW."QUANTITY"
    );
  END IF;
END;

这样的设计 CDC 表的好处如下：

表级别 CDC 表更加独立，方便进行多次订阅。
触发器只需要执行 INSERT 语句，因此对于字段较多的表也能够快速执行。
扫描消费 CDC 数据时，不需要做额外的处理，消费更简单。

表级别任务位点

表级 CDC 确实带来了许多好处，但在增量同步时，每个表都有自己的位点，原有的单一位点无法满足这种同步需求。

因此，CloudCanal 引入了表级别的增量同步位点，确保每个表能够消费各自对应的增量同步位点。位点的具体体现为：

[
  {
    "db": "SYSTEMDB",
    "schema": "FANQIE",
    "table": "TABLE_TWO_PK",
    "dataId": 352,
    "txId": 442441,
    "timestamp": 1715828416114
  },
  {
    "db": "SYSTEMDB",
    "schema": "FANQIE",
    "table": "TABLE_TWO_PK_2",
    "dataId": 97,
    "txId": 11212,
    "timestamp": 1715828311123
  },
  ...
]

这样做的好处如下：

位点精细控制：每个表都有自己的增量同步位点，使得增量任务可以针对特定表进行增量重放，而不是重放所有表的数据。这样可以实现更加精细的控制，减少不必要的数据传输和处理，提高同步效率。
数据并行处理：由于每个表有自己的位点，可以实现表级别的并行处理。不同表的增量数据可以同时进行处理，避免了单一位点导致的串行处理瓶颈，从而加快了同步速度。

核心同步原理

对于一个增量任务来说，源端涉及到扫描多个 CDC 表，需要保证单个表变更数据的顺序。

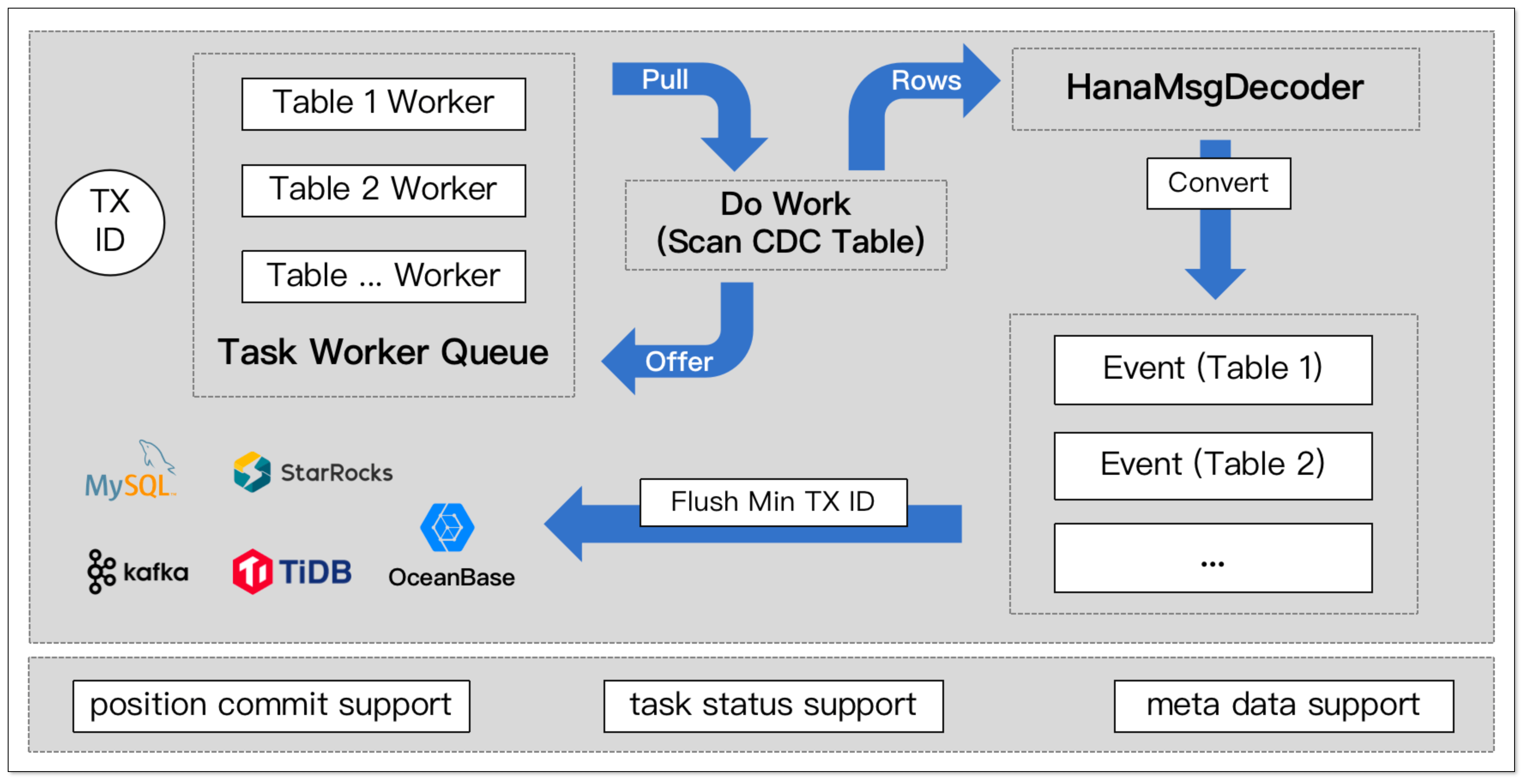

增量消费基础处理模型如下：

根据源端订阅表数量，初始化相应数量的 Table Worker 工作线程。
每个 Table Worker 根据位点消费对应的 CDC 表数据。

实际的 Table Worker 工作线程会根据 事务 ID 计算本次扫描范围，判断该范围是否有未提交的事务：

如果有未提交事务：扫描线程进入等待队列，等待下一轮扫描。
如果没有未提交事务：根据确定的范围消费增量数据，并更新单表任务位点。

未来方向

表级别位点产品化

位点状态在增量同步过程中至关重要，但针对表级别的位点，目前尚未提供可视化的界面；

包括重置位点等功能都尚未支持产品化能力，后续会逐步完善。

总结

本文简要介绍 CloudCanal 近期对 Hana 源端数据同步的优化，以及链路未来的方向，希望对读者有所帮助。
